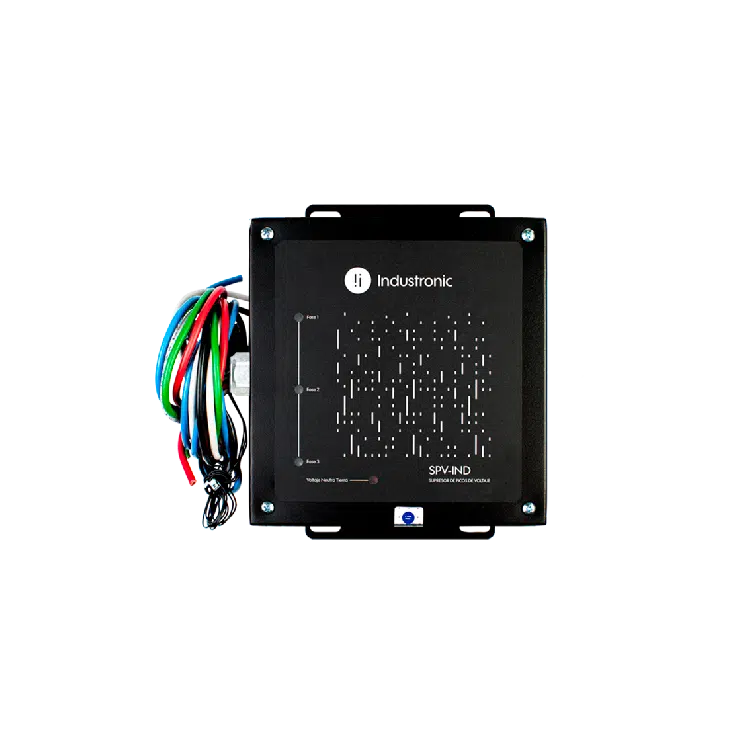

SPV-IND 3000 Trifásico
Supresor de Picos de Voltaje
SPV-IND 3000 Trifásico
Supresor de Picos de Voltaje
50 ~ 530 kA
CapacidadDiseñado para mitigar las fallas destructivas en equipo eléctrico ocasionados por picos de voltaje.
- Filtraje de ruido de alta frecuencia
- Gabinete metálico de alta duración
- Actúa en nanosegundos
- Conexión en paralelo derivado
- Tecnología MOV (varistores de óxido metálico)
- Paralelable para aumentar la capacidad
Diseñado con Materiales de Alta Durabilidad
Filtraje de Ruido de Alta Frecuencia
Gabinete Metálico de Alta Duración
Actua en Nanosegundos
Conexión en Paralelo Derivado
Tecnología MOV
Paralelable
Video
Aplicaciones
Cargas Sensibles
Protección de dispositivos médicos y equipos delicados de variaciones eléctricas y transitorios.
Centros de Carga
Protección de paneles de distribución eléctrica contra picos de voltaje y fluctuaciones de energía.
Centros de Comunicación
Asegure la operatividad de servidores y equipos de telecomunicaciones durante fallas eléctricas.
Data Center
Asegure la continuidad y estabilidad en servidores y sistemas de almacenamiento crítico.
Estudios de Audio y Video
Proteja equipos de grabación y edición contra picos de corriente y fluctuaciones de voltaje.
Industrial
Mantenga la estabilidad de maquinaria industrial aún cuando haya fluctuaciones eléctricas y picos de voltaje.
Tableros Principales
Proteja tableros eléctricos principales de sobrevoltajes y variaciones de frecuencia.
UPS y Reguladores
Asegure protección adicional contra picos de voltaje para su equipos UPS y reguladores de voltaje.
Especificaciones Técnicas
|
Modelo SPV-IND
|
3050
|
3100
|
3200
|
3400
|
3100
|
3200
|
3400
|
3530
|
|---|---|---|---|---|---|---|---|---|
| Voltaje nominal (V) | 110/190, 120/208, 127/220 | 254/440, 266/460, 277/480 | ||||||
| Fases | 3 | |||||||
| Configuración | Estrella, 3 Fases, N y T | |||||||
| Voltaje de protección (VPR) | 700 V (F-N), 700 V (F-T), 700 V (N-T), 1400 V (F-F) | 1200 V (F-N), 1200 V (F-T), 1200 V (N-T), 2400 V (F-F) | ||||||
| Voltaje máximo de operación contínua (MCOV) | 150 V (F-N, N-T, F-T) | 385 V (L-N, N-T, L-T) | ||||||
| Tipo / clase de aplicación recomendada | Tipo 1 y Tipo 2 | |||||||
| Capacidad de corriente de corto circuito (SCCR) | 200 kA | |||||||
| Corriente de descarga nominal (In) | 20 kA | |||||||
| Corriente de protección por fase (kA) | 26 | 40 | 80 | 150 | 40 | 80 | 150 | 300 |
| Corriente de protección trifásica (kA) | 50 | 100 | 200 | 400 | 100 | 200 | 400 | 530 |
| Frecuencia (Hz) | 50/60 | |||||||
| Capacidad en energía (J) | 640 | 1280 | 2560 | 4960 | 1955 | 3910 | 7735 | 10030 |
| Modos de protección | 10 modos L1-N, L1-T, L2-N, L2-T, L3-N, L3-T, N-T, L1-L2, L2-L3, L1-L3 | |||||||
| Filtrado de EMI / RFI | Hasta 50 dB de 10 kHz a 100 MHz | |||||||
|
Modelo SPV-IND
|
3050
|
3100
|
3200
|
3400
|
3100
|
3200
|
3400
|
3530
|
|---|---|---|---|---|---|---|---|---|
| Tipo de gabinete | NEMA 4, IP 65, de Acero Galvanizado cal 16 con pintura epóxica horneada color negro | |||||||
| Dimensiones, alto x ancho x fondo (mm) | 260 x 210 x 90 | |||||||
| Peso estándar (kg) | 2.3 | 2.4 | 2.6 | 2.4 | 2.6 | 2.7 | ||
| Tipo de conexión | 5 cables flexible cal AWG 10 | 5 cables flexible cal AWG 8 | 5 cables flexible cal AWG 10 | 5 cables flexible cal AWG 8 | ||||
|
Modelo SPV-IND
|
3050
|
3100
|
3200
|
3400
|
3100
|
3200
|
3400
|
3530
|
|---|---|---|---|---|---|---|---|---|
| Altitud de operación (m s.n.m.) | 5,000 | |||||||
| Temperatura de operación (°C) | -40 a 70 | |||||||
| Tiempo de activación en indicador tipo LED | < 1 segundo | |||||||
| Humedad relativa | de 5% al 95% sin condensación | |||||||
|
Modelo SPV-IND
|
3050
|
3100
|
3200
|
3400
|
3100
|
3200
|
3400
|
3530
|
|---|---|---|---|---|---|---|---|---|
| Eficiencia promedio | 100% | |||||||
| Distorsión armónica | No agrega distorsión armónica a la red | |||||||
| Sistema de anti-ignición | Varistores encapsulados en polímero termoestable y gabinete metálico sellado a prueba de fugas de humo | |||||||
| Indicador LED | Falla de fase, caída de fase y corriente entre neutro y tierra | |||||||
| Indicador Audible | En caso de falla o caída de las fases | |||||||
| Monitoreo remoto | Señal de contacto seco (NA, NC, COM) | |||||||
| Interruptor sugerido | 3 polos, 30 A, 250 Vca | 3 polos, 30 A, 600 Vca | ||||||
| Certificados | Cumple con: NOM, UL 1449 edición 3; los componentes cumplen con UL94V-0 | |||||||
